Toiture écumante automatique de panneau "sandwich" de machine de panneau "sandwich" d'unité centrale

• Cette chaîne de production est un genre d'équipement spécialisé pour produire le panneau "sandwich" avec la couche moyenne de polyuréthane d'anti-combustion et avec le toit formant le panel comme couche de visage supérieur, papier d'aluminium comme couche de dessous. Le panneau "sandwich" est entre 25 et 200mm dans l'épaisseur, 1000mm dans la largeur, longueur déterminée par le client. Le panneau "sandwich" est principalement employé en tant que maintenir chaud pour le mur et le toit. Différents panneaux isolants avec d'autres couches douces de revêtement ont pu également être produits sur la ligne.
• Le principe d'opération de cette ligne est comme suit : des matières premières de la rigide-mousse sont fournies dans la tête de mélange par la pompe de dosage sur la machine d'injection et puis injectées sur la feuille inférieure de revêtement allant aux convoyeurs avec la feuille superficielle supérieure. Entre les convoyeurs supérieurs et inférieurs, les matériaux liquides sont durcis dans la forme, après tout pour des actions ci-dessus sont accomplis, par un mécanisme de coupe de suivi automatique, coupe dans des segments selon la longueur de préréglage.

Matériel de bobine

Épaisseur

0.3-0.8mm

Largeur de bobine

Dépendez du client exige

Limite conventionnelle d'élasticité

250-550Mpa

Matériel

Acier de couleur, acier galvanisé

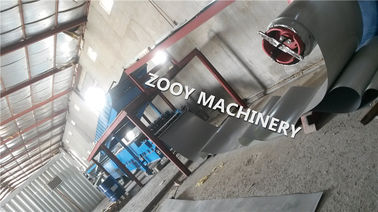

Decoiler/Uncoiler

Largeur de bobine

Maximum 1250mm

Identification

510-610mm

O.D

Maximum 1300mm

Capacité

Maximum 8Tons

Type de Decoiler

Manuel/hydraulique/automatique

Alimentation et guidage

Alimentation de pincement

Unités 1 (2 rouleaux)

guidage

2 rouleaux

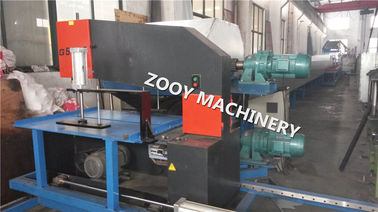

Dispositif de coupe

Mouvement de coupe

La coupe adopte dépister la coupe

et la scie (ou la scie de mouche) de la découpeuse peut déplacer transversalement 1500mm, mouvements de découpeuse longitudinalement et transversalement le long de la manière de glissière

La découpeuse adopte la façon, la coupe et la rotation unilatérales de scie de bande de lame après coupure. La coupe a vu peut tourner, ainsi la coupe dans deux directions est réalisable

Mesure de longueur

PAR l'encodeur

Tolérance de coupe

+/-1.5mm (par 3m)

Panneau "sandwich" d'unité centrale

épaisseur

25-100mm

Taille standard de panneau "sandwich"

max1100mm X 4000mm (longueur de largeur X)

Vitesse linéaire de production

2-5 m/min

Échange des périodes de tête d'injection par minute

<60>

Système de contrôle

Type de production : production totalement continue avec le contrôle de PLC

Petit pain formant la machine

Formation des stations

AU SUJET de 18-24steps

Matériel de rouleau

45# acier, traitement thermique

Diamètre d'axe

75mm

Matériel d'axe

Acier de la haute catégorie 45#

Type d'entraînement

Par des chaînes

Formation de la vitesse

0-15m/min

Alimentation secteur

7.5kw

Contrôle électrique

PLC

PANASONIC stigmatisent ou fait sur commande

Inverseur

Marque de YASKAWA ou fait sur commande

Écran tactile

Marque de magnétocardiogrammes ou fait sur commande

Type d'opération

Écran tactile et bouton

Tableau de fin de bande

Type de Tableau

Type puissance non simple

Fonction

Pour soutenir les panneaux de finition

POIDS TOTAL

APRRO 20TONS
