Chaîne de production sans interruption automatique de panneau "sandwich" d'unité centrale deux réservoirs

Chaîne de production sans interruption automatique de panneau "sandwich" d'unité centrale

Deux réservoirs





Paramètres primaires de technologie de produit de panneau "sandwich" d'unité centrale



Matériel de production (millimètre) : (0.25-1.0) ×L, le rendement strength≤G300 a coloré l'acier

Vitesse de production : 4-8 M/min

Type de production : production totalement continue avec le contrôle de PLC

Épaisseur de mousse d'unité centrale : 25-100mm

Structure composée : placez fixe par le double traqueur en caoutchouc

Système écumant : totalement automatiquement écumer continu, quantité d'écumer a pu être réglable stepless

Puissance du ≥ 22KW de production

≥ total de puissance 35 kilowatts

Coupure : piston pneumatique conduisant, coupe directe par l'intermédiaire de table de glissement

Système de commande électronique : PLC de plein-fréquence commandant system1. Deux ensembles d'ONU-pot tournant : Il est automatique et hydraulique, peut être employé pour dérouler la bobine en acier qui n'est 1300mm's maximal la bobine importante et en acier d'au loin, pas plus de 8 tonnes



Détail de spécifications

• Deux ensembles d'ONU-pot tournant :

Il est automatique et hydraulique, peut être employé pour dérouler la bobine en acier qui n'est 1300mm's maximal la bobine importante et en acier d'au loin, pas plus de 8 tonnes

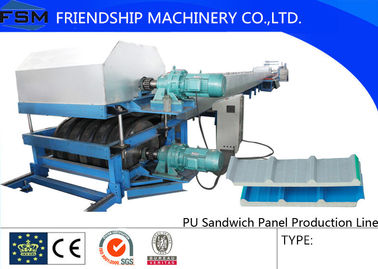

• Trois ensembles de petit pain formant la machine

Fonction : Roulez en formant pour les profils de l'utilisation de panneau d'unité centrale la poutre en double T de soudure, conducteur de moteur, entraînement à chaînes de pignon
Données techniques : Matériel d'acier du rouleau NO.45forged, avec le cortège commandé numérique, plaqué avec du chrome dur sur la surface de former des rouleaux

•  Ligne écumante de sandwich à unité centrale

Deux ensembles de support de convoyeur : vers le haut du convoyeur est environ 24m, vers le bas convoyeur est au sujet de l'avance 30m.They la tôle d'acier du petit pain formant la machine à préchauffer la pièce et à écumer, à la coupure.
Une pièce de préchauffage : Elle est construite par le matériel de chaleur-isolation, et elle pourrait réchauffer la tôle d'acier à 25-38 par l'appareil de chauffage.

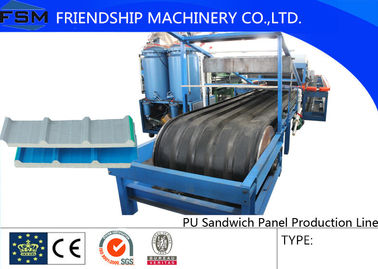

Un ensemble de liquide de composant de l'unité centrale deux mélangeant et injectant la section pour écumer : elle adoptent la pompe à haute pression chinoise. Elle ont le système de contrôle de température et le système de contrôle niveau du matériel. Le réservoir du matériel est au sujet de 150L. Deux réservoirs.

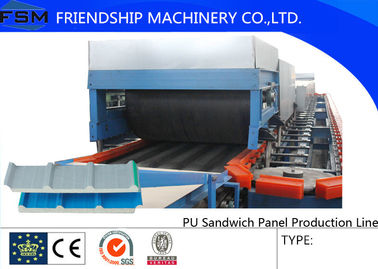

Écumer et le double dispositif en caoutchouc incluent le système de conducteur de moteur pour faire le panneau.
La largeur du panneau de ceinture est 1250mm, la gamme d'ajuster la distance entre le panneau supérieur et inférieur de ceinture de cadre : minute 25mm, 200mm maximum. Et la gamme d'ajuster l'épaisseur du panneau "sandwich" : 30mm, 50mm, 100mm. (30-50 pour la décellulation, 50-100 pour le mur)

• Panneau coupant automatiquement le système :

La découpeuse peut déplacer 2500mm longitudinalement le long du produit ;
la scie de mouche de la découpeuse peut déplacer transversalement 1900mm, mouvements de découpeuse longitudinalement et transversalement le long de la manière de glissière.
La découpeuse adopte la façon, la coupe et la rotation unilatérales de scie de bande de lame après coupure. La coupe a vu peut tourner, ainsi la coupe dans deux directions est réalisable.
Il y a système de serré-pressing de panneau (pneumatique) dans la découpeuse ;
Il y a limiteur d'emplacement pour limiter le mouvement longitudinal et transversal de la découpeuse.


Système de contrôle électrique :
Le système de contrôle adoptent l'écran tactile, le PLC, le contrôle de module et le transducteur. Le système de contrôle adoptent le produit de Panasonic (JAPON).
Là plates-formes d'un contrôle et tronc électrique par lesquels actionnant et commandant les moteurs électriques et tous mouvements (hydraulique et pneumatique y compris) dans le produit.
La quantité appropriée intercalée de commutateur portatif sur le produit, ainsi l'opération manuelle deviennent commode.
Le système d'alarme et d'arrêt d'urgence devrait être installé dans le produit au cas où l'accident se produirait.



Écoulement de fonctionnement



→ de alimentation réglable de guide de → de chargement de pot tournant panneau en acier formant le → écumant de alimentation de convoyeur de panneau d'unité centrale de → d'unité centrale de → de guide de tôle d'acier de → coupe directe

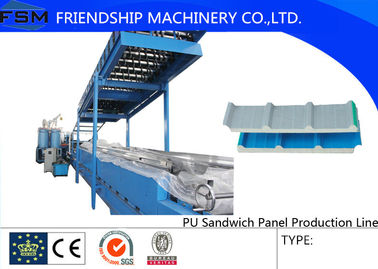

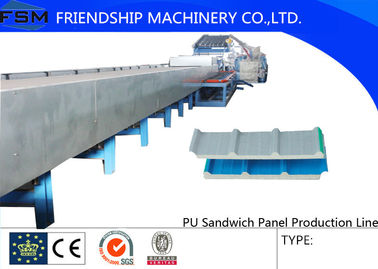

Pictuers principal



CLIC DE PLS LA PIC, ALORS VOUS VERREZ UNE VIDÉO



Pour plus d'information, sentez-vous libre pour entrer en contact avec nous.
