Nouveau type chaîne de production de panneau "sandwich" d'unité centrale avec couper automatiquement le système

Nouveau type chaîne de production de panneau "sandwich" d'unité centrale

Avec couper automatiquement le système





Brève introduction de chaîne de production



    Cette chaîne de production de panneau "sandwich" d'unité centrale est une chaîne de production automatique. Dans le panneau "sandwich" d'unité centrale produisant la procédure, le produit peut sans interruption produire le panneau "sandwich" avec l'unité centrale en tant que son matériel de noyau. Les matières premières d'état liquide ont été sans interruption injectées dans le milieu de trois panneaux formés et réagissant, écumer, solidifiant dans le double-caoutchouc, le panneau "sandwich" d'unité centrale pourrait être coupé automatiquement selon la longueur exigée pour des utilisateurs.
    Cette ligne de panneau d'unité centrale se compose de 10 tonnes de De-pot tournant automatique avec la voiture de chargement, transmission à entraînement, roulent ancien, unité centrale formant la machine, convoyeur de panneau d'unité centrale, dispositif direct de coupe, système de commande électrique.



Paramètres principaux de technologie de production



• Matériel de production (millimètre) : (0.25-1.0) ×L, le rendement strength≤G300 a coloré l'acier
• Vitesse de production : 4-8 M/min
• Type de production : production totalement continue avec le contrôle de PLC
• Épaisseur de mousse d'unité centrale : 25-100mm
• Structure composée : placez fixe par le double traqueur en caoutchouc
• Système écumant : totalement automatiquement écumer continu, quantité d'écumer a pu être réglable stepless
• Puissance du ≥ 22KW de production
• ≥ total de puissance 35 kilowatts
• Coupure : piston pneumatique conduisant, coupe directe par l'intermédiaire de table de glissement
• Système de commande électronique : système de commande de PLC de plein-fréquence



Description de ligne écumante de sandwich à unité centrale



• Deux ensembles de support de convoyeur : vers le haut du convoyeur est environ 24m, vers le bas convoyeur est au sujet de l'avance 30m.They la tôle d'acier du petit pain formant la machine à préchauffer la pièce et à écumer, à la coupure.
• Une pièce de préchauffage : Elle est construite par le matériel de chaleur-isolation, et elle pourrait réchauffer la tôle d'acier à 25-38 par l'appareil de chauffage.
• Un ensemble de liquide de composant de l'unité centrale deux mélangeant et injectant la section pour écumer : elle adoptent la pompe à haute pression chinoise. Elle ont le système de contrôle de température et le système de contrôle niveau du matériel. Le réservoir du matériel est au sujet de 150L. Deux réservoirs.
• Écumer et le double dispositif en caoutchouc incluent le système de conducteur de moteur pour faire le panneau.
• La largeur du panneau de ceinture est 1250mm, la gamme d'ajuster la distance entre le panneau supérieur et inférieur de ceinture de cadre : minute 25mm, 200mm maximum. Et la gamme d'ajuster l'épaisseur du panneau "sandwich" : 30mm, 50mm, 100mm. (30-50 pour la décellulation, 50-100 pour le mur)

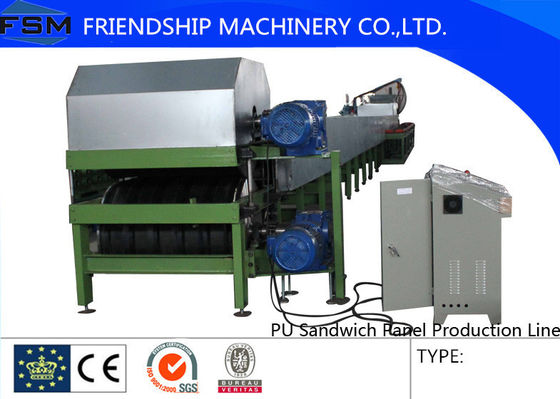

• Image pour la référence





Panneau coupant automatiquement le système



• La découpeuse peut déplacer 2500mm longitudinalement selon le produit, la mouche que la scie de la découpeuse peut déplacer transversalement 1900mm, les mouvements de découpeuse longitudinalement et transversalement le long de la manière de glissière.
• La découpeuse adopte la façon, la coupe et la rotation unilatérales de scie de bande de lame après coupure. La coupe a vu peut tourner, ainsi la coupe dans deux directions est réalisable.
• Il y a système de serré-pressing de panneau (pneumatique) dans la découpeuse ;
• Il y a limiteur d'emplacement pour limiter le mouvement longitudinal et transversal de la découpeuse.
• image de système de coupe



Écoulement de fonctionnement

→ de alimentation réglable de guide de → de chargement de pot tournant panneau en acier formant le → écumant de alimentation de convoyeur de panneau d'unité centrale de → d'unité centrale de → de guide de tôle d'acier de → coupe directe



Introduction de société



        Nous, Friendshachinery Co., Ltd, grande importance d'attachés sur l'innovation de technologie, progrès a été faits sur la gestion scientifique aussi bien que la Cie., culture. Nos produits de manin : Metal les machines de panneaux de &wall de toit, Goujon-voie de cloison sèche de machines de purlin de C&Z formant les machines de machine, de plate-formes en métal, la poutre de NO- et les courbes de colonne formant des machines, rails de garde formant la machine, tuyaux de tuyau de descente d'eaux ménagères formant des machines et ainsi de suite.

        Nous pouvons adapter former aux besoins du client la machine selon les besoins des utilisateurs. Et nous pouvons fournir le service de professinal, de haute qualité, par la conception, et l'installation.

        Accueillez chaudement pour visiter notre usine aucune matière que vous êtes des distibuters ou des utilisateurs, et attendre avec intérêt la coopération avec vous pour des bénéfices mutuels.
