Chaîne de production automatique de panneau "sandwich" d'unité centrale petit pain de tôle formant des machines

Chaîne de production automatique de panneau "sandwich" d'unité centrale petit pain de tôle formant des machines

1. Paramètres techniques de produit de panneau "sandwich" d'unité centrale

        Cette chaîne de production de panneau "sandwich" d'unité centrale est une chaîne de production automatique. Dans le panneau "sandwich" d'unité centrale produisant la procédure, le produit peut sans interruption produire le panneau "sandwich" avec l'unité centrale en tant que son matériel de noyau. Les matières premières d'état liquide ont été sans interruption injectées dans le milieu de deux panneaux en acier et réagissant, écumer, solidifiant dans la ceinture du double-caoutchouc, le panneau "sandwich" d'unité centrale pourrait être coupé automatiquement selon la longueur exigée pour des utilisateurs.

        Il se compose de 5 tonnes d'uncoiler automatique, la transmission à entraînement, 2 ensembles de petit pain anciens, machine écumante d'unité centrale, convoyeur de panneau d'unité centrale, dispositif direct de coupe, système de commande électrique.

Matériel de production de ● : *L (de 0.3-0.6mm)
Vitesse de production de ● : 4-8m/min
Type de production de ● : production totalement continue avec le PLC
Épaisseur de mousse d'unité centrale de ● : 30mm, 40mm, 50mm, 80mm
Structure composée de ● : placez fixe par le double traqueur en caoutchouc
Système écumant de ● : totalement automatiquement écumer continu, quantité d'écumer a pu être réglable sans étape
Puissance totale de ● : 50 KILOWATTS
Coupe de ● : scie de bande
Système de commande électronique de ● : Système de commande de PLC

2. Détail de spécifications

Ensembles du ● deux d'uncoiler : il est automatique et hydraulique, peut être employé pour dérouler la bobine en acier qui est 1300mm maximal large, 5 tonnes et le diamètre intérieur du pot tournant d'acier est environ 500mm

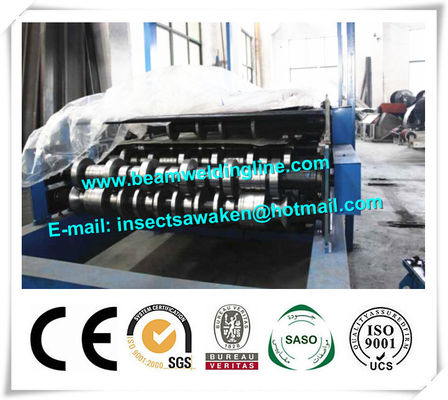

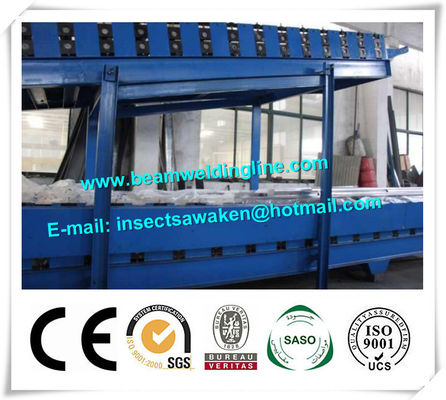

Ensembles du ● deux de petit pain formant la machine
a. Fonction : roulez la formation pour les profils du panneau d'unité centrale
b. Utilisez la poutre en double T de soudure, conducteur de moteur, entraînement à chaînes de pignon
c. Données techniques : le matériel du rouleau est acier forgé par 45#, avec le traitement de commande numérique par ordinateur, plaqué avec du chrome dur sur la surface de former des rouleaux

Ensembles du ● deux de support de convoyeur : vers le haut du convoyeur est environ 24m, vers le bas convoyeur est environ 30m, ils mènent la tôle d'acier à partir du petit pain formant la machine à préchauffer la pièce et à écumer, à la coupure.

Pièce de préchauffage du ● un : elle est construite par le matériel de chaleur-isolation, et elle pourrait réchauffer la tôle d'acier à 25-38 par l'appareil de chauffage

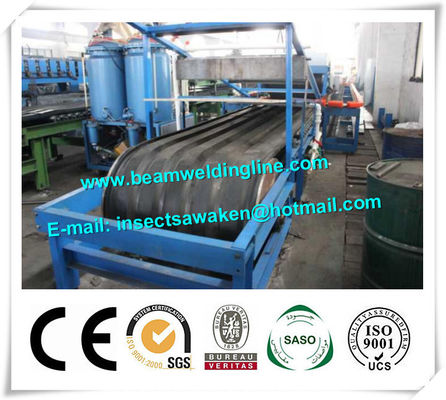

Ensemble du ● un de liquide de composant de l'unité centrale deux mélangeant et injectant la section pour écumer : elle adoptent la pompe à haute pression chinoise, elle a le système de contrôle de température et le système de contrôle niveau du matériel, le réservoir du matériel est au sujet de 150L, deux réservoirs, cette section est montré dans la photo

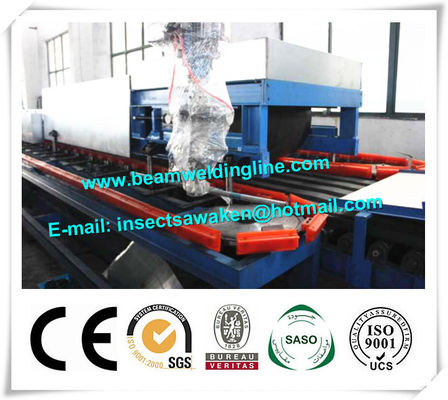

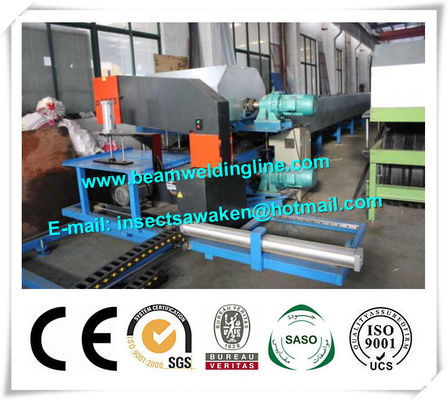

Écumer de ● et le double dispositif en caoutchouc incluent le système de conducteur de moteur pour faire le panneau, la largeur du panneau de ceinture est 1250mm, la gamme d'ajuster la distance entre le panneau supérieur et inférieur de ceinture de cadre : minute 25mm, 200mm maximum, et la gamme d'ajuster l'épaisseur du panneau "sandwich" : 50mm, 75mm, 100mm (50mm et 75mm pour la décellulation, 100mm pour le mur)

Panneau de ● coupant automatiquement le système
a. La découpeuse peut déplacer 2500mm longitudinalement le long du produit
b. La mouche a vu de la découpeuse peut déplacer transversalement 1900mm, mouvements de découpeuse longitudinalement et transversalement le long de la manière de glissière
c. La découpeuse adopte la façon unilatérale de scie de bande de lame, coupe et tournant après coupure, la coupe a vu peut tourner, ainsi la coupe dans deux directions est réalisable
d. Il y a système de serré-pressing de panneau (pneumatique) dans la découpeuse
e. Il y a limiteur d'emplacement pour limiter le mouvement longitudinal et transversal de la découpeuse

Système de contrôle électrique de ●
a. Le système de contrôle adoptent l'écran tactile, PLC, contrôle de module et le transducteur, le système de contrôle adoptent le produit de Panasonic (JAPON)
b. Là plates-formes d'un contrôle et tronc électrique par lesquels actionnant et commandant les moteurs électriques et tous mouvements (hydraulique et pneumatique y compris) dans le produit
c. La quantité appropriée intercalée de commutateur portatif sur le produit, ainsi l'opération manuelle deviennent commode
d. Le système d'arrêt d'alarme et d'urgence devrait être installé dans le produit au cas où l'accident se produirait

3. Écoulement de fonctionnement

→ de alimentation réglable de guide de → de chargement d'Uncoiler panneau en acier formant le → écumant de alimentation de convoyeur de panneau d'unité centrale de → d'unité centrale de → de guide de tôle d'acier de → coupe directe
