Chaîne de production de panneau "sandwich" de laine de laitier de feuillards avec l'empileur automatique

Chaîne de production de panneau "sandwich" de laine de laitier de feuillards avec l'empileur automatique

Caractéristiques principales de chaîne de production de panneau "sandwich"

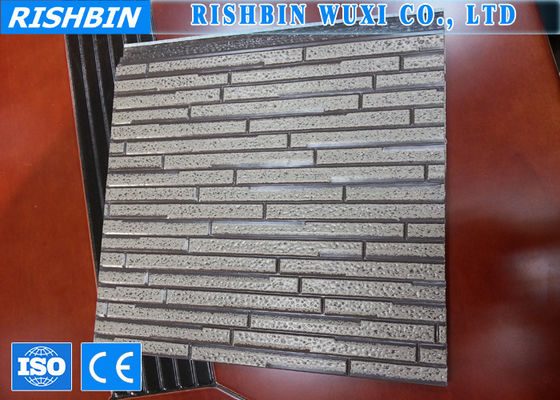

• Le panneau de la chaîne de production continue de panneau "sandwich" est une structure composée se composant de deux revêtements externes et d'un noyau isolant. Le noyau peut être flexible avec du polyuréthane, la laine de verre de laine de laitier et, le PIR, phénolique ou ENV. Les divers profils sont disponibles selon l'exigence de client avec les tôles d'acier enduites d'une première couche de peinture, les feuilles de PVC, le papier en aluminium ou d'autres appuis semblables ;
• La capacité de la ligne continue est 4-8m/min, longueur de la chaîne de production est 100m, la taille du panneau final est 3-18m longs, 900-1200mm larges, 30-150mm épais, la longueur valide du double convoyeur à bande est 24m, toute la puissance est 300KW

Données techniques de chaîne de production de panneau "sandwich"

Panneau coupant automatiquement le système

1. La découpeuse peut déplacer 2500mm longitudinalement le long du produit ; la scie de mouche de la découpeuse peut déplacer transversalement 1900mm, mouvements de découpeuse longitudinalement et transversalement le long de la manière de glissière.
2. La découpeuse adopte la façon, la coupe et la rotation unilatérales de scie de bande de lame après coupure. La coupe a vu peut tourner, ainsi la coupe dans deux directions est réalisable.
3. Il y a système de serré-pressing de panneau (pneumatique) dans la découpeuse.
4. Il y a limiteur d'emplacement pour limiter le mouvement longitudinal et transversal de la découpeuse.


Trois ensembles de petit pain formant la machine

1. Fonction : Roulez la formation pour les profils du panneau d'unité centrale
2. Utilisez la poutre en double T de soudure, conducteur de moteur, entraînement à chaînes de pignon
3. Données techniques : Matériel d'acier du rouleau NO.45forged, avec le cortège commandé numérique, plaqué avec du chrome dur sur la surface de former des rouleaux

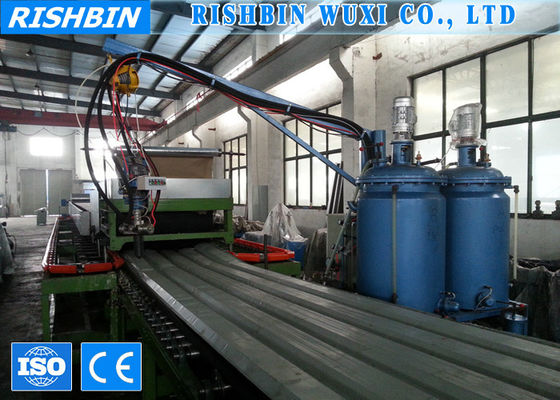

Ligne écumante de sandwich

ensembles 1.Two de support de convoyeur : vers le haut du convoyeur est environ 24m, vers le bas convoyeur est au sujet de l'avance 30m.They la tôle d'acier du petit pain formant la machine à préchauffer la pièce et à écumer, à la coupure.
2. Une pièce de préchauffage : Elle est construite par le matériel de chaleur-isolation, et elle pourrait réchauffer la tôle d'acier à 25-38 par l'appareil de chauffage.
3. Un ensemble de liquide de composant de l'unité centrale deux mélangeant et injectant la section pour écumer : elle adoptent la pompe à haute pression chinoise. Elle ont le système de contrôle de température et le système de contrôle niveau du matériel. Le réservoir du matériel est au sujet de 150L. Deux réservoirs.
4. Écumer et le double dispositif en caoutchouc incluent le système de conducteur de moteur pour faire le panneau.
5. La largeur du panneau de ceinture est 1250mm, la gamme d'ajuster la distance entre le panneau supérieur et inférieur de ceinture de cadre : minute 25mm, 200mm maximum. Et la gamme d'ajuster l'épaisseur du panneau "sandwich" : 30mm, 50mm, 100mm. (30-50 pour la décellulation, 50-100 pour le mur)
